RotoSET - oczyszczalnia od 18 do 1200 osób
Gdzie można zastosować oczyszczalnię RotoSET?
Nieruchomość bez dostępu do kanalizacji nie ogranicza wykonania na niej budynków mieszkalnych i usługowych. Ścieki bytowe mogą być odprowadzone do szczelnego zbiornika bezodpływowego. To rozwiązanie nie jest odpowiednie dla obiektów, w których codzienna ilość ścieków przekroczy 1m3!
Rozwiązaniem alternatywnym będzie oczyszczalnia ścieków, która ma zastosowanie w wielu miejscach.
Osiedla mieszkalne
Bloki mieszkalne
Zakłady pracy
Szkoły i przedszkola
Hotele i pensjonaty
Centra logistyczne
Ośrodki miejskie
Ośrodki sportowe i kolonijne
Jak działa oczyszczalnia RotoSET?

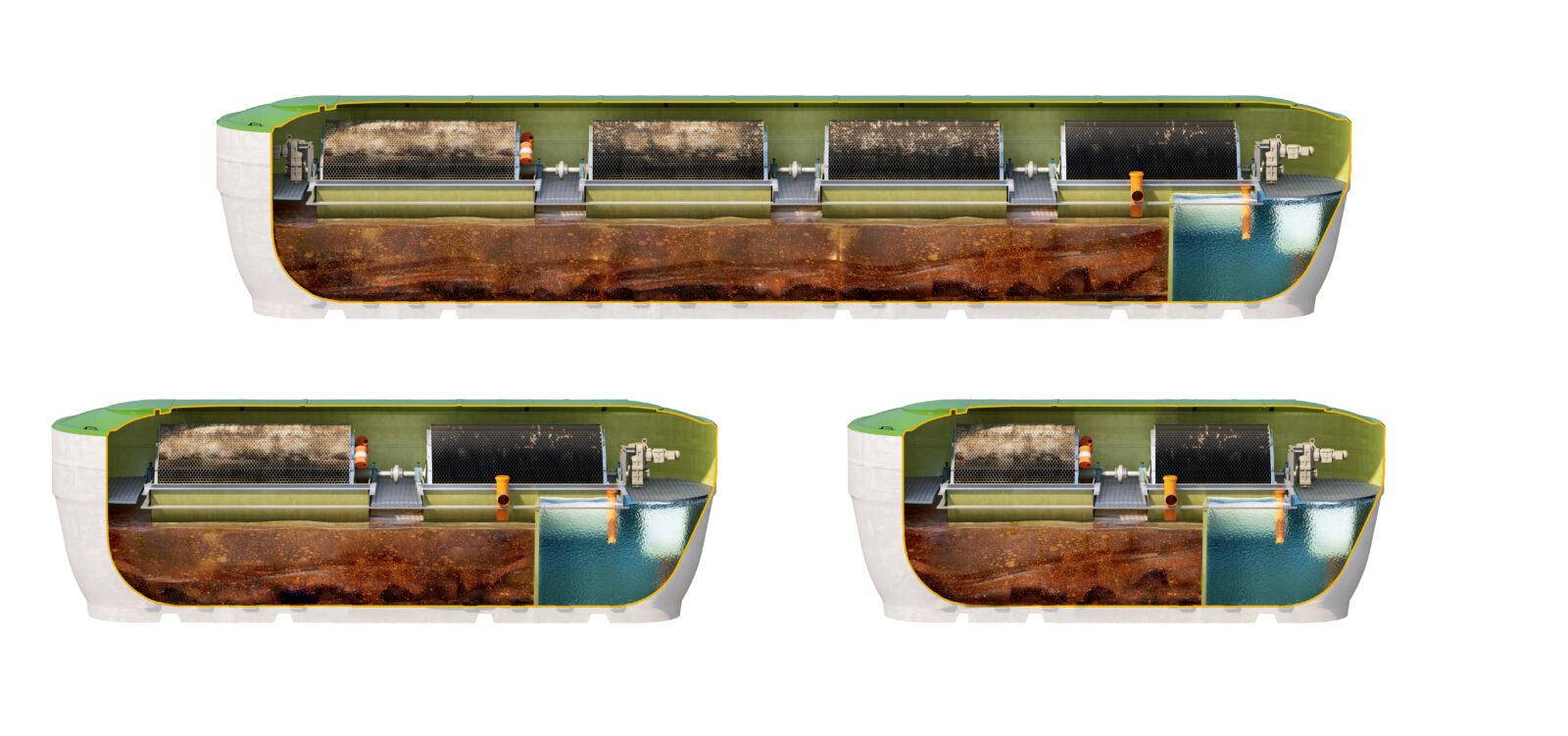

Brązowa część widoczna z lewej strony to osadnik wstępny. To tu trafiają wszelkie nieczystości i to z tej części należy wypompować osady od 2 do 4 razy w ciągu roku.
Widoczne z góry bębny lub wały to złoże tarczowe. Tarcze położone z lewej strony (te brudniejsze) obracają się w podczyszczonych ściekach. Obrót złoża wokół osi napowietrza ścieki. Przy każdym obrocie przyczepione kubki przerzucają część ścieków do kolejnej sekcji tarcz.
Obrót złoża jest napędzany silnikiem od mocy od 50W do 550W
Widoczne ciemniejsze tarcze to kolejna komora odpowiedzialna za napowietrzanie ścieków. Zazwyczaj są one czystsze, ponieważ trafiają tu podczyszczone ścieki, nie zawierające zawiesin, ani części stałych.
Ostatnia komora widoczna z prawej to tzw. osadnik wtórny. Jest to komora, w której gromadzą się ścieki oczyszczone. Komora ta pełni dwie funkcje:
1. Zainstalowana pompa przerzuca część ścieków z powrotem do komory pierwszej. Pozwala to na zachowanie dopływu ścieków w przypadku np. sezonowości obiektu.
2. Oczyszczone ścieki wypływają stąd do wylotu.
Gdzie odprowadzić ścieki z oczyszczalni RotoSET?
Podejdźmy do tematu z praktycznego punktu widzenia. Za przykład weźmy Osiedle mieszkalne 10 domów dla 3-4 osób w każdym. 1 osoba mieszkająca w domu to 1 RLM, co w przybliżeniu daje nam średnio 100 litrów na dobę. Jeśli zatem przyjmiemy 10 domów, w którym będzie 30 osób to dzienne zużycie wody / ścieków będzie na poziomie 3m3/d. Przy takiej ilości ścieków wykonywanie klasycznego rozsączania do ziemi stanowi problem. Grunt musi być chłonny (piasek, żwir, pospółka), bez wody gruntowej. Wielkość rozsączania dla takiej ilości ścieków zajmie powierzchnię 3 domów mieszkalnych!

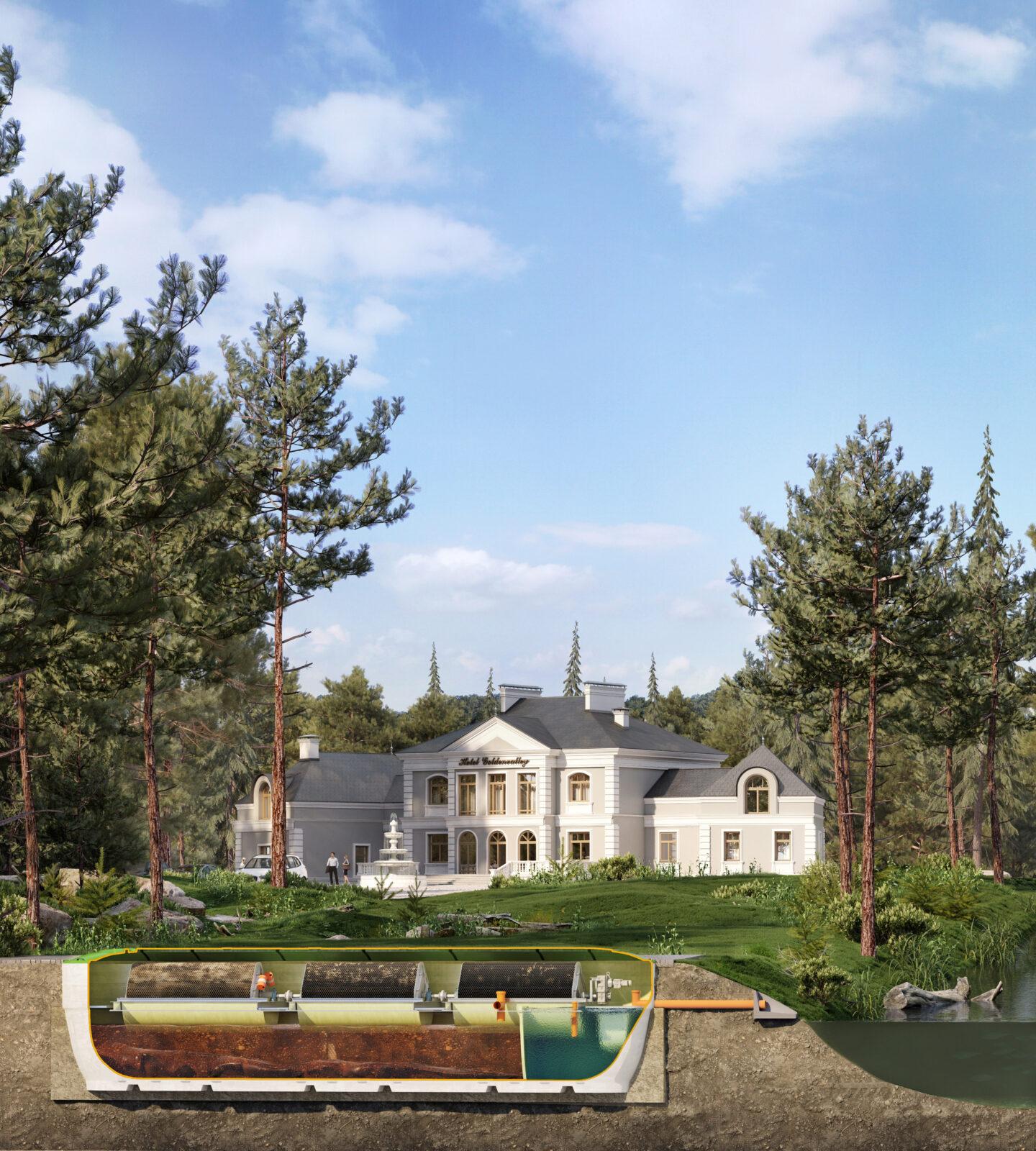

Gdzie zatem odprowadzić ścieki oczyszczone? Najdłużej działającym rozwiązaniem będzie odprowadzenie do cieku wodnego. Może to być rów, rzeka lub potok. W takim przypadku wymagane będzie pozwolenie wodnoprawne na wykonanie wylotu, jakim jest urządzenie wodne. Tym się nie przejmuj, ponieważ weźmie to na siebie nasz Projektant.
Jakie są realne koszty utrzymania oczyszczalni RotoSET?
Prąd
Przy założeniu 1zł za 1kWh to koszt prądu waha się od 436 zł przy silniku 50W, do 4818 zł przy silniku 550W
Serwis
Modele od 25RLM posiadają smarownice. Od 1 do 9 sztuk. Koszt 1 smarownicy to 250 zł.
Wywóz osadów
Wywóz osadów jest potrzebny maksymalnie 4 razy w roku. Warto zatem przyjąć po 500 zł za 1 wywóz
Bakterie
Oczyszczalnie ze złożem obrotowym nie wymagają dosypywania bakterii!
Próbki ścieków
Przy odprowadzeniu ścieków do cieku wodnego wymagane są próbki ścieków. W pierwszym roku 4, w następnych latach 2. Koszt jednej próbki to 300zł
Przykład nr. 1
Osiedle mieszkalne 10 domów dla 40 osób.
- Moc silnika 120W - ok. 1051 zł
- 3 wywozy ścieków - ok. 1500 zł
- 3 smarownice do wymiany - ok. 750 zł
Przykład nr. 2
Osiedle mieszkalne 50 domów dla 200 osób.
- Moc silnika 550W - ok. 4818zł
- 4 wywozy ścieków - ok. 2000 zł
- 4 smarownice do wymiany - ok. 1000 zł
Przykład nr. 3
Hotel 4* z restauracją i organizacją wesel dla 150 gości
- Moc silnika 370W - ok. 3240 zł
- 4 wywozy ścieków - ok. 2000 zł
- 4 smarownice do wymiany - ok. 1000 zł
Przykład nr. 4
Szkoła dla 264 Uczniów i 33 Nauczycieli
- Moc silnika 180W - ok. 1576 zł
- 4 wywozy ścieków - ok. 2000 zł
- 4 smarownice do wymiany - ok. 1000 zł
Jak działa oczyszczalnia RotoSET?
Zalety pracy oczyszczalni biologicznej RotoSET
- opatentowany system zarządzania przepływem (system czerpakowy)
- zgodność z normą PN-EN 12566-3+A2:2013
- proces oczyszczania nie musi być podtrzymywany
- wystarczy zaledwie 10-30% dopływu ścieków
- samodzielnie generujący się proces bakteriologiczny
- cicha praca, bezzapachowa praca
- proste układy mechaniczne gwarantują niezawodność
- roczna oszczędność na poziomie 30 000,00 złotych!
Stała jakość ścieków
Konstrukcja oczyszczalni pozwala osiągnąć na odpływie następującą jakość oczyszczonych ścieków: 20mg/l BTZ5, 30mg/l zawiesiny i 20mg/l azotu amonowego. Oczyszczalnie BioDisc mogą być skonfigurowane do osiągania wyższego poziomu oczyszczania ścieków z azotu, z jego stężeniem na poziomie 5mg/l. Dalszych informacji i wsparcia technicznego w procesie projektowania udzielą pracownicy Kingspan Environmental.
- System został zaprojektowany do oczyszczenia ścieków w ilości do trzykrotnej wielkości dziennego dopływu ścieków.
- W punktach gastronomicznych ścieki zawierają znaczące ilości tłuszczu, które nie powinny być wprowadzane do żadnego systemu oczyszczania ścieków – rozwiązaniem są separatory tłuszczu.
- Oczyszczanie ścieków z innych obiektów niż gospodarstwa domowe, wymaga szczególnej ostrożności, dlatego oferujemy specjalistyczne doradztwo techniczne w tym zakresie.
Bezpieczeństwo
- Niskoprofilowa, zamykana pokrywa.
- W pełni zdejmowana pokrywa umożliwia łatwą konserwację, ułatwia wywóz osadu i zapewnia bezpieczne warunki pracy.
- Platforma umożliwiająca pełen dostęp do silnika i łożysk
- Zabezpieczony panel sterowania.
- Zintegrowany alarm zaniku obrotów (opcja w urządzeniach BE-BG, standardowe wyposażenie w urządzeniach BH-BL)
Panel sterowania
Urządzenie jest dostarczane z silnikiem jedno- lub trójfazowym wraz z panelem sterowania:
- przetwornik napięcia zintegrowany w panelu*,
- zasilanie prądem jednofazowym podłączone do panelu jest zamieniane na prąd trójfazowy, przed doprowadzeniem do silnika.
Niskie koszty eksploatacji
Udokumentowana wysoka jakość wykonania oczyszczalni BioDisc, niezawodność i niskie koszty eksploatacji oraz funkcje, które świadczą o renomie urządzenia, to:
- przetwornik napięcia zintegrowany w panelu*,
- możliwość zasilania prądem trój- lub jednofazowym, wykorzystanie silników o mocy zaledwie od 60 do 370 Watt, co zapewnia najniższe koszty eksploatacji w swojej klasie.
